Productomschrijving

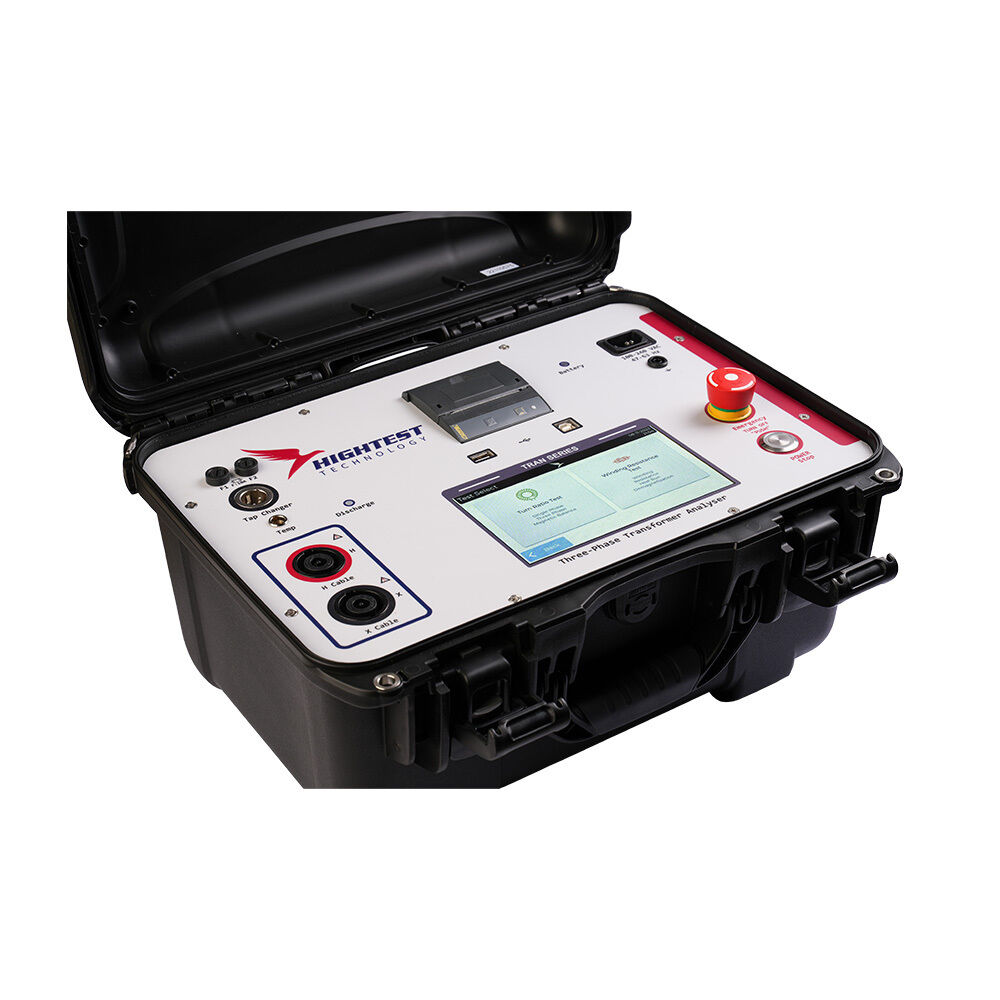

Overzicht van het TRAN-203 Transformator Testinstrument
De TRAN-203-serie is een veelzijdig instrument dat is ontworpen om zowel de wikkelingsverhouding (turns ratio) als de wikkelingsweerstand van drie-fase en één-fase transformatoren te meten. Dankzij de gebruiksvriendelijke interface levert het snelle en nauwkeurige beoordelingen van cruciale transformatorparameters.
Belangrijkste Kenmerken en Mogelijkheden
Wikkelingsverhouding meten (Turns Ratio Measurement)
Voldoet aan de prestatiestests volgens de ANSI/IEEE C57.12.90-normen.
Biedt een hoge nauwkeurigheid met een meetprecisie van 0,08%.
Meet:
Kernopwekkingsstroom
Fasehoek
Polariteit
Verhoudingsfout
Magnetische balans
Uitgerust met een drie-fase kabelconfiguratie, maar ondersteunt ook metingen aan één-fase transformatoren.
Automatische detectie van vectorgroepen elimineert handmatige configuratiefouten.
Brede operationele reikwijdte, geschikt voor apparatuur zoals hoog-opwekkingsstroomtransformatoren en hoogvermogen potentiaaltransformatoren in onderstations.
Instelbare testspanningen: 1V, 4V, 10V, 40V, 100V, en 250V AC.
Wikkelingsweerstand meten (Winding Resistance Measurement)
Kan tot 20 Ampère DC toepassen, waarmee automatische meting van zowel primaire als secundaire wikkelingen van drie-fase transformatoren mogelijk wordt gemaakt.
Maakt metingen mogelijk zonder dat kabels opnieuw moeten worden aangesloten.
Weerstandsbereik: 0,1 μΩ tot 100.000 Ω.
Ingebouwde functies om:
OLTC (On-Load Tap Changers) te bedienen.
Demagnetisatie uit te voeren om restmagnetisme na de test te verminderen.
Automatisch te ontladen via de spanningskanalen bij aanwezigheid van hoogspanning in de transformator.
Ondersteunt temperatuurcorrectie met een optionele temperatuursensor.
Warmlooptest/Temperatuurstijgingstest
Een warmlooptest of temperatuurstijgingstest simuleert de omstandigheden van een continue nominale belasting en de temperatuurstijging die daarbij optreedt.
De TRAN-203 is in staat om:
• De wikkelingsweerstand van transformatoren te meten tijdens de test.
• De volledige belastingweerstand (Ro) te bepalen door maximaal 20A DC toe te passen.
Daarnaast biedt de TRAN-203 een optionele interne batterij, wat ideaal is voor operators die in situaties werken waar een stroomvoorziening niet altijd beschikbaar is. Dankzij de meertalige ondersteuning en het gebruiksvriendelijke bedieningsmenu is de TRAN-203 eenvoudig te bedienen.
Aanvullende Functies
• Scherm: Groot 7-inch TFT-kleurentouchscreen voor eenvoudig aflezen en bedienen.
• Printer: Ingebouwde 2,28-inch printer voor directe papieren resultaten.
• Connectiviteit: PC-bediening via USB of optionele Bluetooth-interface.
• Inclusief software voor gegevensbeheer en analyse.
• Stroomopties: Interne batterijoptie voor gebruik in situaties met beperkte toegang tot netstroom.
• Beschermingsklasse: IP67 (met gesloten behuizing) biedt duurzaamheid in zware omstandigheden.
• Meertalige ondersteuning: Eenvoudig toegankelijk menu voor operators van verschillende vaardigheidsniveaus.
De TRAN-203-serie biedt precisie, efficiëntie en flexibiliteit in transformatorbeproevingen en is ideaal voor zowel veld- als laboratoriumtoepassingen.
